Сепараторы и осветлительные установки с удерживанием отстойных масс

Барабан осветлительной установки (Рис. 5)
Продукт ( молоко ) поступает в барабан при помощи подающей трубы (1) и в распределительном устройстве (2) начинается процесс разгонки его до тех пор, пока скорость продукта не достигнет скорости барабана. Затем жидкость поступает из распределительного устройства в стояк с дисками (3), где и происходит процесс осветления и отстаивания. Большая часть дисков разделяет внутреннее пространство барабана на множество маленьких каналов, что и содействует процессу осветления. Продукт стекает по дискам и достигает верхней камеры барабана. Здесь при помощи давления, создаваемого центроустремительным насосом (5) молоко направляется к выходной трубе (6).

Барабан сепаратора (Рис. 6)
Продукт { молоко ) поступает в барабан при помощи подающей трубы (1) и в распределительном устройстве (2) начинается процесс разгонки его до тех пор, пока скорость продукта не достигнет скорости барабана. Затем жидкость поступает из распределительного устройства в стояк с дисками! (3), где и происходит процесс сепарирования продукта на жирный и нежирный.

Большая часть дисков разделяет внутреннее пространство барабана на множество маленьких каналов, что и содействует процессу сепарирования. Жирное молоко ( сливки ) стекает по внутренней части дисков к центру барабана. Нежирное молоко ( обрат ) собирается у наружной части барабана. Сливки и обрат поднимаются соответственно по внутренней и наружней частям стояка с дисками, пока не достигнут двух верхних камер барабана, где установлены два центроустремительных насаса (4) и (5), которые создаваемым давлением направляют жидкости к выходным трубам (6) и (7).

Присутствующие в молоке загрязняющие примеси собираются на внутренней периферийной части барабана (8), процесс удаления примесей осуществляется вручную. Если молоко достаточно загрязнено, установка должна быть периодически остановлена для ее последующей чистки. На выходной и входной трубах установлены клапаны и необходимые инструменты, необходимые для регулировки и контроля установки сепаратора.

По окончанию работы сепараторы, оснащенные барабаном с удерживанием шлама, должны быть остановлены и промыты вручную.

РУЧНЫЕ СЕПАРАТОРЫ МОЛОКА И ОБРАТА
Модели
Сепарации
молока [литр/час]
Стандартизац
ии / ыворотки
[литр/час]
Мощность
мотора
[kW]
SE03.0
700
- / 1.050
1,5
SE05
1.200
1.800 / 1.800
1,8
SE06
2.000
3.000 / 3.000
4
SE07
3.000
4.500 / 4.500
5,5

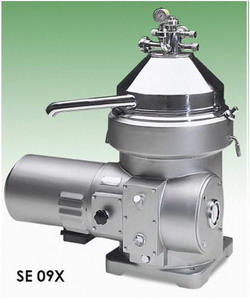

SE09
5.000
7.500 / 7.500
7,5

УСТАНОВКИ РУЧНОГО ОЧИЩЕНИЯ МОЛОКА
Модели
Производительность
Очищение молока
[литр/час]
Мощность
мотора
[kW]
SE03.1
1.500
1,5
SE05.1
3.000
1,8
SE06.1
4.500
4
SE07.1
6.000
5,5
